[quote="gvinvleidd"]Доброе время суток всем участвующим и читающим. Закончил недельный труд. Все (кроме примера адаптивной маскировки, сделанной в Фотошопе) нарисовано в Paint'е.
Так как далее будет "многабукаф", содержащих техническое задание по танку и аргументацию применения тех или иных технических решений, а также ТТХ танка, сразу пишу автора мой ник в WOT:
JackMcGee

Ну что же,красавчик,красиво все расписал.
Особенно порадовали цитаты)))
Работа достойная победы)

Согласен. Молодец. Похожая идея подачи и у меня. Успею дорисовать-скину.

Конкурс "Танковый Концепт"






ник в игре : white_falcon

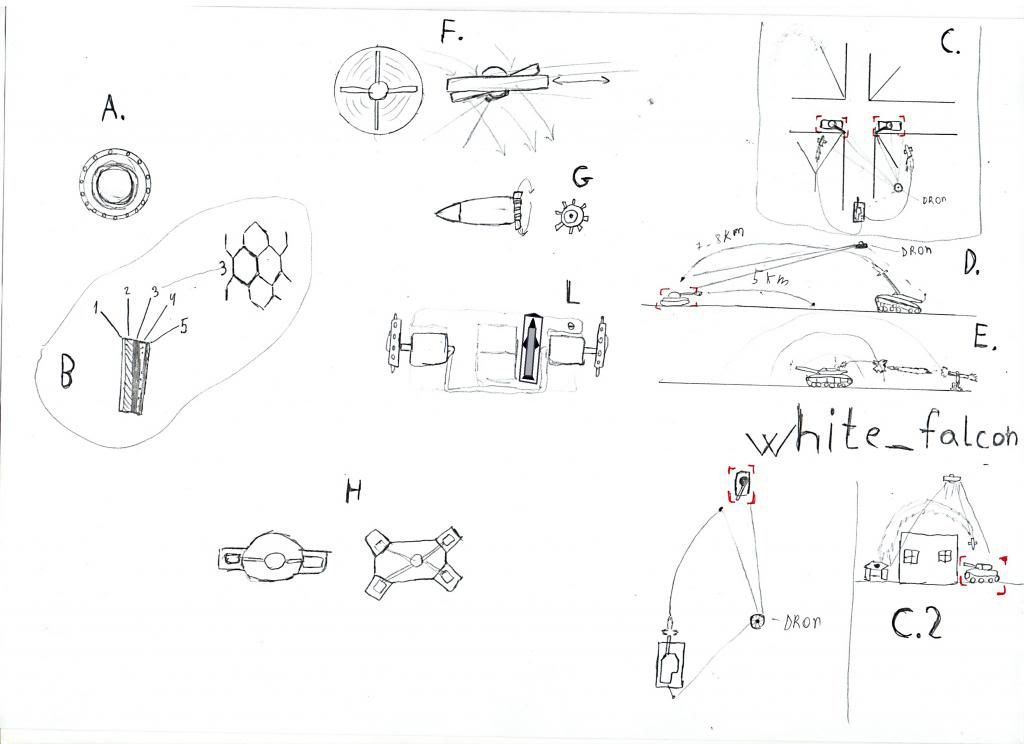

Экипаж :состоит из трех человек : командир,наводчик и механик-водитель . Командир и наводчик сидят в правой части башни . Механик сидит в центральной части корпуса . У каждого члена экипажа имеется упрощённый жидко-кристальный дисплей . Командирский дисплей реагирует на голосовые приказы . Дисплей механика-водителя имеет функции 3D.

Мотор и подвижность:Танк имеет три двигателя.Один двигатель внутреннего сгорания и две вспомогательные электро-мотор.
Двигатель внутреннего сгорания и трансмиссиярасполагается в носовой части корпуса.Поршины мотора расположены в горизонтальном положении( рис.H ). Это уменьшает высоту , чтобы занимать меньше место . Еще есть другой вариант X-образный 16-тый цилиндровый мотора( рис. H). Aэлектро-моторы расположены в задней части корпуса и связаны с направляющими колесами( рис.L ). Танк может бесшумно подкрасться к цели.Если танк нуждается быстро сменить позицию , все три мотора работает одновременно и повышается скорость.

Бронирование и зашита:Броня имеет многослойные структуры( рис.B): Первый слой отражает радиолокационные волны,чтобы незаметноостаться на радаре противника . Также имеется способность отражать лазерный луч , чтобы противник не мог навести лазерный прицель.
Второй слой содержит специальный сплав, который удерживает попадание до 40-милиметрового снаряда .
Третий слой состоит из контейнером специальной жидкостью,который при попадании снаряда , моментально затвердевает , и этим может остановить как бронебойный снаряд , а также кумулятивный струй .
Четвертый слой поглощает и равномерно распределяет энергию.
Пятый слой это слой из келвара,чтобы осколки из обшивки не попали внутри . Такое бронирование очень легкий , но эффектный . кроме бронирования еще имеет специальную защитную систему( рис.5 ). Если в направлении танка вылетит вражески снаряд или ракета,эта система моментально вычисляет траекторию и производит ответный выстрел и в воздухе поражает угрозу до попадания( рис.E )
.
Огневой мощь:Танк имеет 120 мм гладкоствольную пушку (1) , также один 40 мм миномёт (4), один 12,7 мм пулемёт (3) и три ракеты типа “ Джавелин“( 8) .
Левая сторона башни полностью автоматизировано,чтобы поддержать высокий темп стрельбы . Подвеска позволяет танку уклонится назад (как Strv 103 S )и повышает угол выстрела . таким способом снаряд может достичь противника на большом расстоянии( рис.D). Снаряд оснащен маленькими крилями,которые раскрываются после вылета из ствола и стабилизирует полёт снаряда и также умеет возможность сменить направление в полёте( рис.G ,лева от C2.). Это почти до 100%-ов позволяет поражать цель.В башне танка располагается беспилотнык( 6), который может взлетать вертикально и имеет фор[цензура]ска( рис.F ). беспилотнык может разведать в труднодоступных местах. После обнаружения цели быстро передает координаты.Дополнительно 40- мм миномётиспользуется для подавления легкобронированных и пехотных целей .
Ракета используется в ситуациях ,когда противник скрывается и недоступен для основного орудия . Ракета взлетает вертикально и попадает в цель под 90 градусов( рис.C, C2.).

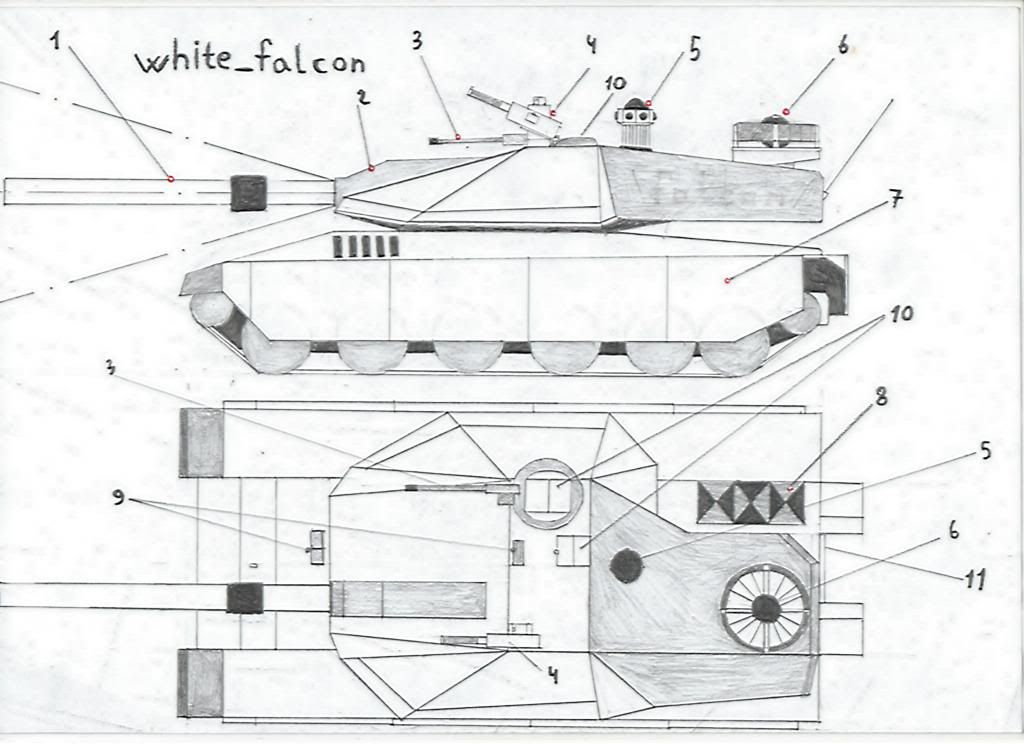

1-орудие 120mm , 2-рубка , 3- 12,7 mm пулемёт , 4- 40 mm Миномёт , 5-защитная система , 6-беспилотник dron. 7- экраны . 8-ракеты , 9-камеры для наблюдения .10-люки ,11-эвакуационная дверь .

Иновационный новый танк в котором собраны все лучшие качества танков WoT!Ник Baron_background_track

ник - Hanter54
выиграю врятли, но зато поучавствую xD
http://piccy.info/view3/4388621/7bf3e88f

Представляю Вам свое виденье концепта под названием "Ревущий металл"
Описание под спойлером. При необходимости предоставлю доказательства оригинальности работы, все рисовалось в Paint-е



Описание

 Читать дальше

Ракетно-артиллерийский комплекс 2А52ПТ «Ревущий металл»

Создавался как высокозащищенное средство поддержки пехоты в общевойсковом и локальном боях, средство прорыва обороны, средство радио-видео разведки, в условиях активного противодействия противника.
Танк построен по схеме с передним расположением двигателя (1), что обеспечивает дополнительную защиту экипажа в лобовой проекции.
Экипаж расположен в герметичном отсеке, наводчик наблюдатель находится в частично обитаемом боевом модуле над корпусом танка, оборудованном системами дополнительной фильтрации забортного воздуха, системами автоматического контроля состояния членов экипажа, системой аварийного покидания .
Система аварийного покидания представляет собой ленточный конвейер(8), так же служащий полом обитаемого отсека (в неактивированном виде), и люка расположенного в корме танка (12). При возникновении аварийной ситуации, члены экипажа, активируют, или активирование срабатывает автоматически, систему. После чего происходит автоматическое отвязывание пристежных ремней членов экипажа, и приходит в движение конвейер обитаемого отсека. Члены экипажа самостоятельно покидают рабочие места, переместившись на конвейер, после чего покидают танк. При ранении или контузии, одного из членов экипажа, члену экипажа достаточно лечь на движущийся конвейер, таким образом его тело будет перемещено от рабочего места, к люку аварийного покидания.
В состав экипажа входят: командир (4), наводчик-наблюдатель (3), механик-водитель (2).
Командир (4) осуществляет: целеуказание, оценку существующих угроз, выбор необходимого средства поражения, взаимодействие с союзными силами.
Наводчик-наблюдатель (3) обеспечивает: наведение комплексов вооружения, контроль окружающей обстановки, оценку существующих угроз, фиксирование эффективности примененного комплекса вооружения.
Механик-водитель осуществляет: управление танком, прокладкой оптимального маршрута движения, обеспечивает наблюдение.
В нишах обитаемого отделения находятся стеллажи боеукладки(5) ракетного комплекса и орудия. Активный боекомплект (боекомплект который применение которого происходит в первую очередь) находится в башне, за местом наводчика наблюдателя, и над командиром.
В башне храниться так называемый «планируемый» боекомплект (5). Суть доктрины «планируемого боекомплекта» заключается в том, что происходит определение необходимых типов боеприпасов, на основе полученных данных, и загрузка их непосредственно в активный боекомплект. Объем планируемого боекомплекта может составлять до 60% от активного боекомплекта. Танк оборудован системой автоматической дозарядки, активного боекомплекта, из боекомплекта находящегося в корпусе танка.

Танк оснащен системами активного и пассивного противодействия угрозам.
В состав пассивной системы противодействия входят: телевизионно-оптические приборы наблюдения и контроля пуска (11), многофункциональный радиолокационный комплекс зенино-ракетного комплекса (6).
В состав активной системы противодействия входят: пусковая установка «Арена -36Т» (9), пулеметная и гранатометная надбашенные установки (10).
Две системы связаны в единый комплекс СПУ — Система Противодействия Угрозам.
СПУ имеет элементы ИИ, используемые для принятия решения в автоматическом режиме. Автоматический режим СПУ включается непосредственно командиром танка. Суть режима состоит в том, что система автоматически следит за угрозами, отслеживает их, классифицирует, и принимает решение об противодействии. Средства устранения угроз: пусковая установка «Арена -36Т» (9) — выстреливает на встречу подлетающему боеприпасу облако осколков и направленный поражающий элемент, с параллельной постановкой локальной дымовой завесы. Надбашенные пулеметная и гранатометная установки применяются против живой силы противника, выборочно и одновременно, на малых и средних дистанциях. Так же, СПУ может быть придана универсальный зенитно-ракетный комплекс «Спрут-2М»(6,7), для поражения угроз на дальних и сверхдальних дистанциях, или же в случае высокой приоритетности цеди и невозможности ее поражения стандартными средствами СПУ.
Танк оснащен динамической защитой, покрывающей 90% всей поверхности.
Основным вооружением танка является 125-мм гладкоствольное танковое орудие, и универсальный зенитно-ракетный комплекс «Спрут-2М»(6,7).
Танковое орудие применяется традиционно, методика применения в описании не нуждается.
Универсальный зенитно-ракетный комплекс «Спрут-2М» состоит из пусковой установки барабанного типа (7), на шесть ракет, радарной установки (7), и вычислительного блока.
Наличие закорпусной радарной установки обеспечивает большую дальность сканирования простанства. Комплекс «Спрут-2М»(6,7) способен сопровождать до 5 целей, и одновроеменно вести огонь по трем целям. Время полного залпа состоящего из 6 ракет — 7,5 секунд. Время перезарядки пусковой установки 10 секунд. В состав кпмлекса входит, запускаемый из пусковой установки (7) БПЛА, обеспечивающий разведку, целеуказание и коммуникации в случае применения РЭБ.

Спасибо за внимание.
Ник-нейм PopaVasiya

Доброго времени суток.
работу не дорисовал,пусть будем сырая,времени из-за работы совсем нет. Прошу сильно не кидаться помидорами.Вопросы по авторству?Работа полностью нарисована мной
Ник в игре Sam_hawkins7
skype sam_413850
!Так как форум не вмещает полный размер-вот ссылка на рисунок

ФУЛ ПО ССЫЛКЕ

http://i056.radikal.ru/1304/7a/81b8ea76f8a4.jpg

http://i056.radikal.ru/1304/7a/81b8ea76f8a4.jpg

UT1130 URAL Универсальный танк 1го поколения
Практика 20-21 веков показала уязвимость ходовой части танков как от мин так и от фугасных зарядов.
Танк со сбитой гусеницей становился лёгкой мишенью для пехоты.По-этому платформа похожа на паука.Благодаря высокому клиренсу танк почти неуязвим даже для мин направленного действия.Так же ходовая имеет низкий шумовой фон,его почти не слышно
при перемещении,позволяя ему наносить внезапные атаки ночью.

Благодаря вспомогательной гидравлике, танк занимал два положения :
походное ( обычное ) и боевое,в котором машина максимально низко опускалась и бронированные щиты "колен" закрывали уязвимые части ходовой.
При повреждении или потери одной из ног, танк сохранял подвижность. "нога" взаимозаменяема и ремонт не занимал много времени,после чего машина быстро возвращалась в бой.

Для сокращения потерь экипаж сокращён до 2-ух человек и находится в самой бронированной части корпуса.
Из особенностей данной единицы являются отсутствие двигателя и топливных баков,вместо них установлен реактор холодного синтеза малых размеров,т.е. машина не нуждается в дозаправке и не имеет выхлопа,делая танк намного тише.Благодаря этому габариты и вес машины меньше,
чем у старых серийных танков.
Сам реактор хорошо защищён круговой бронёй контейнера, находящегося в центре танка.
Благодаря высокой мощности реактора скорость танка по пересечённой местности достигает до 60км/ч и 35км/ч в боевом положении.

Башня безэкипажная , управляется оператором вооружения,благодаря автоматике огонь можно вести без особых усилий поражать цели на дальность до 6-7 км .так же перезарядка главной пушки калибром 130 мм, возложена на автомат заряжания. Орудие имеет возможность вести зенитный огонь.
На вооружении имеются 4 типа боеприпасов, подкалиберный-бронебойный, кумулятивный, осколочно-фугасный объёмного взрыва, управляемые ракеты системы земля-земля,земля-воздух,позволяющие сбивать низколетящие цели.
Весь боекомплект находится в башне, тем самым защищает экипаж от его детонации.

Орудие LWK-1/130 длиной почти в 50 калибров позволяла пробивать титановую броню почти двухметровой толщины подкалиберным и более трёх кумулятивным.Начальная скорость снаряда дважды превышает скорость звука.
Из вспомогательного вооружения два пулемёта калибра 12.3мм. один спарен с главный орудием,другой закреплён на верхней части турели и управляется дистанционно командиром или вовсе автоматизирован.

Броня комбинированная, имеющая как навесную,так и встроенную динамическую защиту.Из дополнительных модулей защиты имеется система ЭМИ для постановки электромагнитного поля высокой плотности, которое почти не проницаема для кумулятивных ракет.
ИК прожектор для отведения ракет с инфракрасным наведением.
Сконцетрированный луч ЭМИ способен на дальности до 2км отключаться всю электронику противника.
Гранатомёты для постановки дымовой завесы.

принцип данного танка это его универсальность,главным образом благодаря платформе на которую можно установить как противотанковое или орудие гаубичного калибра, так и систему залпового огня GRAD-M,комплекс зрк малой и большой дальности( 16RK-1 и 16RT-1)

каждый из танков оборудован собственной РЛС с дальностью обнаружения до 15км, системой постановкой помех и практически незаметен для вражеских радаров.

тактико-технические данные:
масса:

28/32т

экипаж:

пилот (водитель)
оператор оружия(командир)

Бронирование

лоб - 390 + д/з
борт/корма - 300 + д/з
днище - 280 вс.д/з

турель (экраны) - 260 + вс.д/з

вооружение
орудие 1/130мм
пулемёты 2/14.2 мм

скорость 40-60 км/ч

Игровой ник: Offigensky
http://piccy.info/view3/4390396/6189529 . ba1fae4af/

Игровой ник: GorAnt26
Предлагаю к рассмотрению наиболее реалистичную концепцию танка, недалекого будущего.

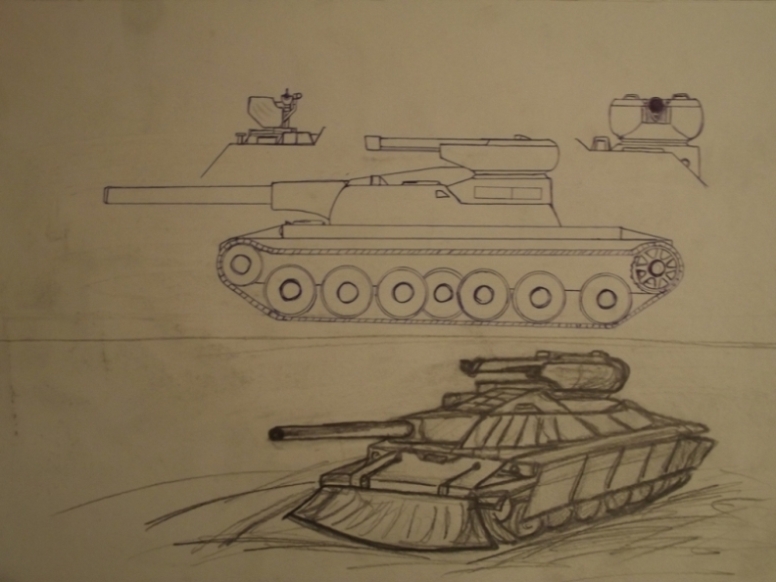

Т-20/25. Разработан 2023 г.
ТТХ:
Вооружение. Основное орудие 200 мм пушка "Стенобой", 25 выс. Противотанковая электромагнитная 100 мм пушка "Искра-2М" 30 выс. 12,6 мм пулемет 1000 выс. 7,62 пулемет 1500 выс.
Двигатель: многотопливный 1200 л.с.
Максимальная скорость: 60 км/ч.
Запас хода: 800 км.
Бронирование: многослойное, гомогенная противоснарядная, термореактивная противокумулятивная, встроенная динамическая, навесная динамическая.
Экипаж: 3 чел.

Танк сочетает в себе колоссальную разрушительную мощь осадного орудия и динамику основного танка прорыва. Основное орудие, в не вращающейся рубке ведет огонь осколочно-фугасными снарядами, предназначено для разрушения ДОТов и уничтожения живой силы противника. Противотанковое орудие располагается в отдельной, нежилой вращающейся башне, предназначено для борьбы только с подвижными, бронированными целями, имеет сверх высокую бронепробиваемость, точность и скорострельность для танкового орудия. Для противостояния воздушным и слабо бронированным целям используется эл. магнитный крупнокалиберный пулемет. Многослойная, комбинированная броня делает его практически неуязвимым среди своих современников т.к является единственным обладателем эл. магнитного вооружения с сверх высоким бронепробитием.

P.S. Внешность танка не главное.

Концепт универсального (парящего) танка "Dominator" в виде эмблемы WoT (вид сверху)

iStrangeR

Лизнул до гланд, что называется!

Зато как оригинально! Да и Варгейминг сможет использовать данный концепт. Смотрится на ура!

Идеия украдена у меня((( на 31 странице
